طرق توليد الطاقة الكهربائية ، إن عملية توليد أو إنتاج الطاقة الكهربائية هي في الحقيقة عملية تحويل الطاقة من شكل الى آخر حسب مصادر الطاقة المتوفرة في مراكز الطلب على الطاقة الكهربائية وحسب الكميات المطلوبة لهذه الطاقة ، الأمر الذي يحدد أنواع محطات التوليد وكذلك أنواع الاستهلاك وأنواع الوقود ومصادره كلها تؤثر في تحديد نوع المحطة ومكانها وطاقتها .
أنواع محطات التوليد :
نذكر هنا أنواع محطات التوليد المستعملة على صعيد عالمي ونركز على الأنواع المستعملة :- محطات التوليد البخارية .
- محطات التوليد النووية .
- محطات التوليد المائية .
- محطات التوليد من المد والجزر
- محطات التوليد ذات الاحتراق الداخلي (ديزل – غازية)
- .محطات التوليد بواسطة الرياح.
- محطات التوليد بالطاقة الشمسية.
1- محطات التوليد البخارية
تعتبر محطات التوليد البخارية محولا للطاقة (Converter Energy ) وتستعمل هذه المحطات أنواع مختلفة من الوقود حسب الأنواع المتوفرة مثل الفحم الحجري أو البترول السائل أو الغاز الطبيعي أو الصناعي .تمتاز المحطات البخارية بكبر حجمها ورخص تكاليفها بالنسبة إمكاناتها الضخمة كما تمتاز بإمكانية استعمالها لتحلية المياه المالحة ، الأمر الذي يجعلها ثنائية الإنتاج خاصة في البلاد التي تقل فيها مصادر المياه العذبة .
اختيار مواقع المحطات البخارية Selection of Site Steam Power Station
تتحكم في اختيار المواقع المناسبة لمحطات التوليد الحرارية عدة عوامل مؤثرة نذكر منها ما يلي :- القرب من مصادر الوقود وسهولة نقله إلى هذه المواقع وتوفر وسائل النقل الاقتصادية.
- القرب من مصادر مياه التبريد لأن المكثف يحتاج إلى آميات آبير من مياه التبريد . لذلك تبنى هذه المحطات عادة على شواطئ البحار أو بالقرب من مجاري الأنهار.
- القرب من مراكز استهلاك الطاقة الكهربائية لتوفير تكاليف إنشاء خطوط النقل . مراكز الاستهلاك هي عادة المدن والمناطق السكنية والمجمعات التجارية والصناعية
وتعتمد محطات التوليد البخارية على استعمال نوع الوقود المتوفر وحرقه في أفران خاصة لتحويل الطاقة الكيميائية في الوقود الى طاقة حرارية في اللهب الناتج من عملية الاحتراق ثم استعمال الطاقة الحرارية في تسخين المياه في مراجل خاصة (BOILERS ) وتحويلها الى بخار في درجة حرارة وضغط معين ثم تسليط هذا البخار على عنفات أو توربينات بخارية صممت لهذه الغاية فيقوم البخار السريع بتدوير محور التوربينات وبذلك تتحول الطاقة الحرارية الى طاقة ميكانيكية على محور هذه التوربينات .
يربط محور المولد الكهربائي ربطا مباشرا مع محور التوربينات البخارية فيدور محور المولد الكهربائي (AL TERNATOR ) بنفس السرعة وباستغلال خاصة المغناطيسية الدوارة (ROTOR) من المولد والجزء الثابت (STATOR ) منه تتولد على طرفي الجزء الثابت من المولد الطاقة الكهربائية اللازمة.
لا يوجد فوارق أساسية بين محطات التوليد البخارية التي تستعمل أنواع الوقود المختلفة إلا من حيث طرق نقل وتخزين وتداول وحرق الوقود . وقد كان استعمال الفحم الحجري شائعا في أواخر القرن الماضي وأوائل هذا القرن ، إلا أن اكتشاف واستخراج البترول ومنتجاته احدث تغييرا جذريا في محطات التوليد الحرارية حيث اصبح يستعمل بنسبة تسعين بالمئة لسهولة نقله وتخزينه وحرقة إن كان بصورة وقود سائل أو غازي .
مكونات محطات التوليد البخارية :
تتألف محطات التوليد البخارية بصورة عامة من الأجزاء الرئيسية التالية :أ ) الفرن : Furnace
وهو عبارة عن وعاء كبير لحرق الوقود . ويختلف شكل ونوع هذا الوعاء وفقا لنوع الوقود المستعمل ويلحق به وسائل تخزين ونقل وتداول الوقود ورمي المخلفات الصلبةب ) المرجل : Boiler
وهو وعاء كبير يحتوي على مياه نقية تسخن بواسطة حرق الوقود لتتحول هذه المياه الى بخار . وفي آثير من الأحيان يكون الفرن والمرجل في حيز واحد تحقيقا للاتصال المباشر بين الوقود المحترق والماء المراد تسخينه . وتختلف أنواع المراجل حسب حجم المحطة وكمية البخار المنتج في وحدة الزمن .ج ) العنفة الحرارية أو التوربين Turbine
وهي عبارة عن عنفة من الصلب لها محور ويوصل به جسم على شكل أسطواني مثبت به لوحات مقعرة يصطدم فيها البخار فيعمل على دورانها ويدور المحور بسرعة عالية جدا حوالي 3000 دورة بالدقيقة وتختلف العنفات في الحجم والتصميم والشكل باختلاف حجم البخار وسرعته وضغطه ودرجة حرارته ، أي باختلاف حجم محطة التوليد .د ) المولد الكهربائي : Generator
هو عبارة عن مولد كهربائي مؤلف من عض دوار مربوط مباشرة مع محور التوربين وعضو ثابت .ويلف العضوين بالأسلاك النحاسية المعزولة لتنقل الحقل المغناطيسي الدوار وتحوله إلى تيار كهربائي على أطراف العضو الثابت . ويختلف شكل هذا المولد باختلاف حجم المحطة .هـ ) المكثف: Condenser
وهو عبارة عن وعاء كبير من الصلب يدخل اليه من الأعلى البخار الآتي من التوربين بعد أن يكون قد قام بتدويرها وفقد الكثير من ضغطه ودرجة حرارته ، كما يدخل في هذا المكثف من أسفل تيار من مياه التبريد داخل أنابيب حلزونية تعمل على تحويل البخار الضعيف إلى مياه حيث تعود هذه المياه إلى المراجل مرة أخرى بواسطة مضخات خاصة .و) المدخنة : Chimney
وهي عبارة عن مدخنة من الآجر الحراري ( Brick) أسطوانية الشكل مرتفعة جدا تعمل على طرد مخلفات الاحتراق الغازية إلى الجو على ارتفاع شاهق للإسراع في طرد غازات الاحتراق والتقليل من تلوث البيئة المحيطة بالمحطة .ز) الآلات والمعدات المساعدة : Auxiliaries
وهي عبارة عن عدد كبير من المضخات والمحركات الميكانيكية والكهربائية ومنظمات السرعة ومعدات تحميص البخار التي تساعد على إتمام العمل في محطات التوليد .مميزات المحطات البخارية :
- إمكانية الحصـول على طاقة كهربية عالية لكميات وقـود أقل مـن تلك المطلوبة للحصول على نفس الطاقة بواسطة المحطات الغازية.
- انخفاض سعر الوقود المستخدم مقارنة بالوقود المستخدم في المحطات الغازية.
- تكاليف الصيانة والتوليد ليست مرتفعة .
- الوحدات البخارية تكون عادة ذات قدرات عالية لذلك فهي تستخدم كوحدات لتشغيل الأحمال المستمرة .
عيوب المحطات البخارية :
- التلوث البيئي الناشئ من تلك المحطات .
- انخفاض الكفاءة بالنسبة للمحطات األخرى .
- يجب بناء تلك المحطات بعيدا عـن التجمعات السكنية ) مسافة "1 "كم على الأقل ) .
2- محطات التوليد النووية Nuclear Power Station
محطات التوليد النووية نوعا من محطات التوليد الحرارية لأنها تعمل بنفس المبدأ وهو توليد البخار بالحرارة وبالتالي يعمل البخار على تدوير التوربينات التي بدورها تدور الجزء الدوار من المولد الكهربائي وتتولد الطاقة الكهربائية على أطراف الجزء الثابت من هذا المولد .
والفرق في محطات التوليد النووية أنه بدل الفرن الذي يحترق فيه الوقود يوجد هنا مفاعل ذري تتولد في الحرارة نتيجة انشطار ذرات اليورانيوم بضربات الإلكترونات المتحركة في الطبقة الخارجية للذرة وتستغل هذه الطاقة الحرارية الهائلة في غليان المياه في المراجل وتحويلها إلى بخار ذي ضغط عال ودرجة مرتفعة جدا.
تحتوي محطة التوليد النووية على الفرن الذري الذي يحتاج إلى جدار عازل وواق من الإشعاع الذري وهو يتكون من طبقة من الآجر الناري وطبقة من المياه وطبقة من الحديد الصلب ثم طبقة من الأسمنت تصل إلى سمك مترين وذلك لحماية العاملين في المحطة والبيئة المحيطة من التلوث بالإشعاعات الذرية .
أن أول محطة توليد حرارية نووية في العالم نفذت في عام 1954 وكانت في الاتحاد السوفيتي بطاقة 5 ميغاواط . .
ومحطات التوليد النووية غير مستعملة في البلاد العربية حتى الآن . ولكن محطات التوليد الحرارية البخارية مستعملة بصورة كثيفة على البحر الأحمر والبحر الأبيض المتوسط والخليج العربي في توليد الكهرباء وتحلية المياه المالحة .
والفرق في محطات التوليد النووية أنه بدل الفرن الذي يحترق فيه الوقود يوجد هنا مفاعل ذري تتولد في الحرارة نتيجة انشطار ذرات اليورانيوم بضربات الإلكترونات المتحركة في الطبقة الخارجية للذرة وتستغل هذه الطاقة الحرارية الهائلة في غليان المياه في المراجل وتحويلها إلى بخار ذي ضغط عال ودرجة مرتفعة جدا.
تحتوي محطة التوليد النووية على الفرن الذري الذي يحتاج إلى جدار عازل وواق من الإشعاع الذري وهو يتكون من طبقة من الآجر الناري وطبقة من المياه وطبقة من الحديد الصلب ثم طبقة من الأسمنت تصل إلى سمك مترين وذلك لحماية العاملين في المحطة والبيئة المحيطة من التلوث بالإشعاعات الذرية .
أن أول محطة توليد حرارية نووية في العالم نفذت في عام 1954 وكانت في الاتحاد السوفيتي بطاقة 5 ميغاواط . .
ومحطات التوليد النووية غير مستعملة في البلاد العربية حتى الآن . ولكن محطات التوليد الحرارية البخارية مستعملة بصورة كثيفة على البحر الأحمر والبحر الأبيض المتوسط والخليج العربي في توليد الكهرباء وتحلية المياه المالحة .
مشروعات نووية حتى 2020
على الرغم من معارضات كثيرة للطاقة النووية فالعالم ينظر إلى الطاقة النووية للتقليل من الاعتماد على النفط والفحم والغاز إنتاج الطاقة الكهربائية. وقد قدمت مجلة التايم الأمريكية بتاريخ 17 أغسطس 2009 العرض التالي عن المشروعات الدولية التي تطمع البلاد المختلفة في تنفيذها حتى عام 2020.- الصين : يعمل بها 11 مفاعل نووي، وتقوم حاليا بإنشاء 14 مفاعل، وتخطط لإنشاء 115 مفاعل جديد.
- فرنسا: يعمل بها 59 مفاعل نووي، وتقوم حاليا بإنشاء 1 مفاعل، وتخطط لإنشاء 2 مفاعلين.
- الهند: يعمل بها 17 مفاعل نووي، وتقوم حاليا بإنشاء 6 مفاعل، وتخطط لإنشاء 38 مفاعل.
- اليابان: يعمل بها 53 مفاعل نووي، وتقوم حاليا بإنشاء 2 مفاعل، وتخطط لإنشاء 14 مفاعل.
- روسيا: يعمل بها 31 مفاعل نووي، وتقوم حاليا بإنشاء 8 مفاعل، وتخطط لإنشاء 36 مفاعل
- أوكرانيا: يعمل بها 15 مفاعل نووي، وتخطط لإنشاء 22 مفاعل.
- الولايات المتحدة الأمريكية : يعمل بها 104 مفاعل نووي، وتقوم حاليا بإنشاء 1 مفاعل، وتخطط إنشاء 31 مفاعل.
- كما تخطط الدول لانشاء نحو 200 مفاعل نووي بالإضافة إلى ما سبق حتى عام 2050
3- محطات التوليد المائية Hydraulic Power Stations
حيث توجد المياه في أماكن مرتفعة آالبحيرات ومجاري الأنهار يمكن التفكير بتوليد الطاقة ، خاصة إذا كانت طبيعة الأرض التي تهطل فيها الأمطار أو تجري فيها الأنهار جبلية ومرتفعة. ففي هذه الحالات يمكن توليد الكهرباء من مساقط المياه . أما إذا كانت مجاري الأنهار ذات انحدار خفيف فيقتضي عمل سدود في الأماكن المناسبة من مجرى النهر لتخزين المياه . تنشأ محطات التوليد عادة بالقرب من هذه السدود كما هو الحال- في مجرى نهر النيل. وقد بني السد العالي وبنيت معه محطة توليد كهرباء بلغت قدرتها المركبة 1800 ميغاواط .
- وعلى نهر الفرات في شمال سوريا بني سد ومحطة توليد كهرباء بلغت قدرتها المركبة 800 ميغاواط
إذا كان مجرى النهر منحدرا انحدار كبيرا فيمكن عمل تحويرة في مجرى النهر باتجاه أحد الوديان المجاورة وعمل شلال اصطناعي . هذا بالإضافة إلى الشلالات الطبيعية التي تستخدم مباشرة لتوليد الكهرباء آما هو حاصل في شلالات نياغرا بين كندا والولايات المتحدة
وبصورة عامة أن أية كمية من المياه موجودة على ارتفاع معين تحتوي على طاقة كامنة في موقعها . فإذا هبطت كمية المياه إلى ارتفاع ادنى تحولت الطاقة الكامنة إلى طاقة حركية . وإذا سلطت كمية المياه على توربينة مائية دارت بسرعة كبيرة وتكونت على محور التوربينة طاقة ميكانيكية . وإذا ربطت التوربينة مع محور المولد الكهربائي تولد على أطراف العضو الثابت من المولد طاقة كهربائية .
تستخدم هذه المحطات أرخص وقود وهو الماء مقارنة بـ الديزل والوقود النووي وهي تتواجد في الأماكن المرتفعة التي تهطل عليها الأمطار أو تجري فيها الأنهار أو من مساقط المياه. وتعتمد كمية الطاقة المولدة على كمية ومنسوب المنصرف من المياه وهي تختلف من وقت إلى آخر.
تستخدم هذه المحطات أرخص وقود وهو الماء مقارنة بـ الديزل والوقود النووي وهي تتواجد في الأماكن المرتفعة التي تهطل عليها الأمطار أو تجري فيها الأنهار أو من مساقط المياه. وتعتمد كمية الطاقة المولدة على كمية ومنسوب المنصرف من المياه وهي تختلف من وقت إلى آخر.
الأجزاء الرئيسية لمحطات التوليد المائية
- الخزان والسد.
- مجرى ومساقط الماء.
- التوربينة والمولد الكهربائي
- أنبوب السحب
- الأجهزة والأدوات المساعدة مثل المضخات والصمامات ومعدات تنظيم سرعة الدوران وأجهزة القياس والتحكم من أجل ضمان عملية الضخ.
مكونات محطة التوليد المائية Components of Hydro-Electric Station
تتألف محطة توليد الكهرباء المائية بصورة عامة من الأجزاء الرئيسية التالية.
I .مساقط المياه (المجرى المائل) Penstock
وهو عبارة عن أنبوب كبير أو أكثر يكون في اسفل السد أو من أعلى الشلال إلى مدخل التوربينة وتسيل في المياه بسرعة كبيرة . يوجد في أوله (بوابة) (VALVE) وسكر آخر في آخره للتحكم في كمية المياه التي تدور التوربينة . تجدر الإشارة الى أن السدود وبوابات التحكم وأقنية المياه الموصلة للأنابيب المائلة تختلف حسب كمية المياه وأماكن تواجدها .ب. التوربين: Turbine
تكون التوربينة والمولد عادة في مكان واحد مركبين على محور رأسي واحد . يركب المولد فوق التوربينة . وعندما تفتح البوابة في اسفل الأنابيب المائلة تتدفق المياه بسرعة كبيرة في تجاويف مقعرة فتدور بسرعة وتدير معها العضو الدوار في المولد حيث تتولد الطاقة الكهربائية على أطراف هذا المولد .ج ) أنبوبة السحب : Tubes Draught
بعد أن تعمل المياه المتدفقة في تدوير التوربين فلا بد من سحبها للخارج بسرعة ويسر حتى لا تعوق الدوران . لذا توضع أنابيب بأشكال خاصة لسحبها للخارج السرعة اللازمة.د) المعدات والآلات المساعدة : Auxiliaries
تحتاج محطات التوليد المائية آلي العديد من الآلات المساعدة مثل المضخات والبوابات والمفاتيح ومعدات تنظيم سرعة الدوران وغيرها .4- محطات التوليد من المد والجزر Tidal Stations Power
المد والجزر من الظواهر الطبيعية المعروفة عند سكان سواحل البحار . فهم يرون مياه البحر ترتفع في بعض ساعات اليوم وتنخفض في البعض الآخر . وقد لا يعلمون أن هذا الارتفاع ناتج عن جاذبية القمر عندما يكون قريبا من هذه السواحل وان ذلك الانخفاض يحدث عندما يكون القمر بعيدا عن هذه السواحل ، أي عندما يغيب القمر ، علما أن القمر يدور حول الأرض في مدار إهليلجي أي بيضاوي الشكل دورة كل شهر هجري ، وأن الأرض تدور حول نفسها آل أربع وعشرين ساعة . فإذا ركزنا الانتباه على مكان معين ، وكان القمر ينيره في الليل ، فهذا معناه أنه قريب من ذلك المكان وان جاذبيته قوية . لذا ترتفع مياه البحر . وبعد مضي أثنى عشرة ساعة من ذلك الوقت ، يكون القمر بالجزء المقابل قطريا ، أي بعيدا عن المكان ذاته بعدا زائدا بطول قطر الكرة الأرضية فيصبح اتجاه جاذبية القمر معاآسة وبالتالي ينخفض مستوى مياه البحر .
واكثر بلاد العالم شعورا بالمد والجزر هو الطرف الشمالي الغربي من فرنسا حيث يعمل مد وجزر المحيط الأطلسي على سواحل شبه جزيرة برنتانيا إلى ثلاثين مترا وقد أنشئت هناك محطة لتوليد الطاقة الكهربائية بقدرة 400 ميغاواط . حيث توضع توربينات خاصة في مجرى المد فتديرها المياه الصاعدة ثم تعود المياه الهابطة وتديرها مرة أخرى .
ومن الأماكن التي يكثر فيها المد والجزر السواحل الشمالية للخليج العربي في منطقة الكويت حيث يصل أعلى مد إلى ارتفاع 11 مترا ولكن هذه الظاهرة لا تستغل في هذه المناطق لتوليد الطاقة الكهربائية .
أسعار الوقود . ومن ناحية أخرى لا يوجد منها وحدات ذات قدرات آبيرة . (3 ميغاواط فقط). وهذا المولدات سهلة الترآيب وتستعمل آثيرة في حالات الطوارئ أو أثناء فترة ذروة الحمل . وفي هذه الحالة يعمل عادة عدد كبير من هذه المولدات بالتوازي لسد احتياجات مراكز الاستهلاك.
وفي معظم الشرق الأوسط ، وخاصة في المملكة العربية السعودية ، فتستعمل التوربينات الغازية لتوليد الطاقة طوال اليوم بما فيه فترة الذروة . ونجد اليوم في الأسواق وحدات متنقلة من هذه المولدات لحالات الطوارئ مختلفة الأحجام والقدرات .
تمتاز هذه المولدات ببساطتها ورخص ثمنها نسبيا وسرعة تركيبها وسهولة صيانتها وهي لا تحتاج إلى مياه كثيرة للتبريد . آما تمتاز بإمكانية استعمال العديد من أنواع الوقود ( البترول الخام النقي – الغاز الطبيعي – الغاز الثقيل وغيرها ... ) وتمتاز كذلك بسرعة التشغيل وسرعة الإيقاف .
وأما سيئاتها فهي ضعف المردود الذي يتراوح بين 15 و 25 % آما أن عمرها الزمني قصير نسبيا وتستهلك كمية اكبر من الوقود بالمقارنة مع محطات التوليد الحرارية البخارية .
واكثر بلاد العالم شعورا بالمد والجزر هو الطرف الشمالي الغربي من فرنسا حيث يعمل مد وجزر المحيط الأطلسي على سواحل شبه جزيرة برنتانيا إلى ثلاثين مترا وقد أنشئت هناك محطة لتوليد الطاقة الكهربائية بقدرة 400 ميغاواط . حيث توضع توربينات خاصة في مجرى المد فتديرها المياه الصاعدة ثم تعود المياه الهابطة وتديرها مرة أخرى .
ومن الأماكن التي يكثر فيها المد والجزر السواحل الشمالية للخليج العربي في منطقة الكويت حيث يصل أعلى مد إلى ارتفاع 11 مترا ولكن هذه الظاهرة لا تستغل في هذه المناطق لتوليد الطاقة الكهربائية .
5- محطات التوليد ذات الاحتراق الداخلي : Internal Engines Combustion
محطات التوليد ذات الاحتراق الداخلي هي عبارة عن الآت تستخدم الوقود السائل (Oil Fuel ) حيث يحترق داخل غرف احتراق بعد مزجها بالهواء بنسب معينة ، فتتولد نواتج الاحتراق وهي عبارة عن غازات على ضغط مرتفع تستطيع تحريك المكبس آما في حالة ماكينات الديزل أو تستطيع تدوير التوربينات حركة دورا نية أما في حالة التوربينات الغازية .I .توليد الكهرباء بواسطة الديزل Station Power Diesel
تستعمل ماكينات الديزل في توليد الكهرباء في أمآن كثيرة في دول الخليج وخاصة في المدن الصغيرة والقرى . وهي تمتاز بسرعة التشغيل وسرعة الإيقاف ولكنها تحتاج الى كمية مرتفعة من الوقود نسبيا وبالتالي فان كلفة الطاقة المنتجة منها تتوقف علىأسعار الوقود . ومن ناحية أخرى لا يوجد منها وحدات ذات قدرات آبيرة . (3 ميغاواط فقط). وهذا المولدات سهلة الترآيب وتستعمل آثيرة في حالات الطوارئ أو أثناء فترة ذروة الحمل . وفي هذه الحالة يعمل عادة عدد كبير من هذه المولدات بالتوازي لسد احتياجات مراكز الاستهلاك.
II .توليد الكهرباء بالتوربينات الغازية Turbine Gas
تعتبر محطات توليد الكهرباء العاملة بالتوربينات الغازية حديثة العهد نسبيا ويعتبر الشرق الأوسط من اكثر البلدان استعمالا لها . وهي ذات سعات وأحجام مختلفة من 1 ميغاواط الى 250ميغاواط ، تستعمل عادة أثناء ذروة الحمل في البلدان التي يوجد فيها محطات توليد بخارية أو مائية ، علما أن فترة إقلاعها وإيقافها تتراوح بين دقيقتين وعشرة دقائق.وفي معظم الشرق الأوسط ، وخاصة في المملكة العربية السعودية ، فتستعمل التوربينات الغازية لتوليد الطاقة طوال اليوم بما فيه فترة الذروة . ونجد اليوم في الأسواق وحدات متنقلة من هذه المولدات لحالات الطوارئ مختلفة الأحجام والقدرات .
تمتاز هذه المولدات ببساطتها ورخص ثمنها نسبيا وسرعة تركيبها وسهولة صيانتها وهي لا تحتاج إلى مياه كثيرة للتبريد . آما تمتاز بإمكانية استعمال العديد من أنواع الوقود ( البترول الخام النقي – الغاز الطبيعي – الغاز الثقيل وغيرها ... ) وتمتاز كذلك بسرعة التشغيل وسرعة الإيقاف .
وأما سيئاتها فهي ضعف المردود الذي يتراوح بين 15 و 25 % آما أن عمرها الزمني قصير نسبيا وتستهلك كمية اكبر من الوقود بالمقارنة مع محطات التوليد الحرارية البخارية .
مكونات محطات التوربينات الغازية Components of Gas Turbines
إن الأجزاء الرئيسية التي تتكون منها محطة التوليد بالتوربينات الغازية هي ما يلي :
أ ) ضاغط الهواء The Air Compressor
وهو يأخذ الهواء من الجو المحيط ويرفع ضغطه الى عشرات الضغوط الجوية .
ب) غرفة الاحتراق The Combustion Chamber
وفيها يختلط الهواء المضغوط الآتي من مكبس الهواء مع الوقود ويحترقان معا بواسطة وسائل خاصة بالاشتعال . وتكون نواتج الاحتراق من الغازات المختلفة على درجات حرارة عالية وضغط مرتفع .
ج ) التوربين Turbine The
وهي عبارة عن توربين محورها أفقي مربوط من ناحية مع محور مكبس الهواء مباشرة و من ناحية أخرى مع المولد ولكن بواسطة صندوق تروس لتخفيف السرعة لأن سرعة دوران التوربين عالية جدا لا تتناسب مع سرعة دوران المولد الكهربائي . تدخل الغازات الناتجة عن الاحتراق في التوربين فتصطدم بريشها الكثيرة العدد من ناحية الضغط المنخفض ( يتسع قطر التوربين من هذه الناحية) الى الهواء عن طريق مدخنة .
د ) المولد الكهربائي The Generator
يتصل المولد الكهربائي مع التوربين بواسطة صندوق تروس لتخفيف السرعة كما ذكرنا وفي بعض التوربينات الحديثة تقسم التوربين الى توربينتين واحدة للضغط والسرعة العالية متصلة مباشرة مع مكبس الهواء والثانية تسمى توربينة القدرة متصلة مباشرة مع محور المولد الكهربائي .
هـ ) الآلات والمعدات المساعدة Auxiliaries
تحتاج محطات التوربينات الغازية الى بعض المعدات والآلات المساعدة على النحو التالي : مصافي الهواء قبل دخوله الى مكبس الهواء .
ج ) التوربين Turbine The
وهي عبارة عن توربين محورها أفقي مربوط من ناحية مع محور مكبس الهواء مباشرة و من ناحية أخرى مع المولد ولكن بواسطة صندوق تروس لتخفيف السرعة لأن سرعة دوران التوربين عالية جدا لا تتناسب مع سرعة دوران المولد الكهربائي . تدخل الغازات الناتجة عن الاحتراق في التوربين فتصطدم بريشها الكثيرة العدد من ناحية الضغط المنخفض ( يتسع قطر التوربين من هذه الناحية) الى الهواء عن طريق مدخنة .
د ) المولد الكهربائي The Generator
يتصل المولد الكهربائي مع التوربين بواسطة صندوق تروس لتخفيف السرعة كما ذكرنا وفي بعض التوربينات الحديثة تقسم التوربين الى توربينتين واحدة للضغط والسرعة العالية متصلة مباشرة مع مكبس الهواء والثانية تسمى توربينة القدرة متصلة مباشرة مع محور المولد الكهربائي .
هـ ) الآلات والمعدات المساعدة Auxiliaries
تحتاج محطات التوربينات الغازية الى بعض المعدات والآلات المساعدة على النحو التالي : مصافي الهواء قبل دخوله الى مكبس الهواء .
- مساعد التشغيل الأولي وهو اما محرك ديزل أو محرك كهربائي .
- وسائل المساعدة على الاشتعال .
- آلات تبريد مياه تبريد المحطة .
- معدات قياس الحرارة والضغط في آل مرحلة من مراحل العمل .
- معدات القياس الكهربائية المعروفة المختلفة .
6- محطات توليد الكهرباء بواسطة الرياح : Wind Power Station
يمكن استغلال الرياح في الأماآن التي تعتبر مجاري دائمة لهذه الرياح في تدوير مراوح كبيرة وعالية لتوليد الطاقة الكهربائية . وعلى سبيل المثال هناك مدن صغيرة في الولايات المتحدة واوروبا تستمد الطاقة الكهربائية اللازمة للاستهلاك اليومي من محطة توليد كهرباء تعمل بالرياح يبلغ طول شفرة مروحتها 25 مترا . ولا غرو فقد كانت طواحين الهواء المعروفة قديما في أوروبا نوعا من استغلال قدرة الرياح في تدوير حجر الرحى ، وفي هذه الأيام الذي ينتقل على الساحل الشرقي لاسكتلندا يرى العديد من هذه المراوح التي تنتج الطاقة الكهربائية وكذلك المتنزه على الشاطئ الشمالي في لبنان يرى هذه المراوح ترفع المياه من البحر الى الملاحات لانتاج الملح .
أما التحويل الحراري للطاقة الشمسية فيعتمد على تحويل الإشعاع الشمسي إلى طاقة حرارية عن طريق المجمعات(الأطباق) الشمسية والمواد الحرارية . فإذا تعرض جسم داكن للون ومعزول إلى الإشعاع الشمسي فإنه يمتص لإشعاع وترتفع درجة حرارته . يستفاد من هذه الحرارة في التدفئة والتبريد وتسخين المياه وتوليد الكهرباء وغيرها . 7- محطات التوليد بالطاقة الشمسية.
وتعد تطبيقات السخانات الشمسية هي الأكثر انتشارا للطاقة الشمسية ً في مجال التحويل الحراري للطاقة الشمسية ، يلي ذلك من حيث الأهمية المجففات الشمسية التي يكثر استخدامها في تجفيف بعض المحاصيل الزراعية مثل التمور وغيرها
كذلك يمكن الاستفادة من الطاقة الحرارية في طبخ الطعام ، حيث أن هناك أبحاث تجري في هذا المجال لإنتاج معدات للطهي تعمل داخل المنزل بدلا من تكبد مشقة الجلوس تحت أشعة الشمس أثناء الطهي .
كذلك يمكن الاستفادة من الطاقة الحرارية في طبخ الطعام ، حيث أن هناك أبحاث تجري في هذا المجال لإنتاج معدات للطهي تعمل داخل المنزل بدلا من تكبد مشقة الجلوس تحت أشعة الشمس أثناء الطهي .
ما يمكن أن ينتج عنه أعمال تطبيقية أصبحت في التداول التجاري هي استغلال الطاقة الشمسية لانتاج الطاقة الكهربائية وفي تسخين مياه الاستعمال المنزلي وخاصة في التجمعات الطلابية والعمالية .
التوربينات الدوارة المربوطة بمولدات الكهرباء تنتج معظم الكهرباء التجارية والمتوفرة في العالم. ويتم تدوير التوربين عن طريق وسيط سلس ومرن يعمل الحامل للطاقة ويختلف نوع الوسيط حسب التالي:
أ – البخار: ويتم فيها غلي الماء عن طريق الحرارة المنتجة من الانشطار النووي أو حرق الوقود (مثل: الفحم أو الغاز الطبيعي أو البترول). بعض المحطات الجديدة تستخدم الشمس كمصدر للحرارة.
ب – الماء: ويتم فيها الاستفادة من الماء المتدفق والجاري من الأنهار والشلالات أو استخدام مياه السدود لتحريك التوربينة.
ج – الرياح: يتم الاستفادة من الرياح في تحريك التوربينة.
د – الغازات الحارة: ويتم فيها استخدام الغاز الحار الذي يتم تسخينه بواسطة حرق الوقود أو البترول في تحريك التوربينة.
2- محركات توليد الكهرباء الصغيرة مثل محركات الديزل وغالباً هذا النوع يستخدم مولدات احتياطية.

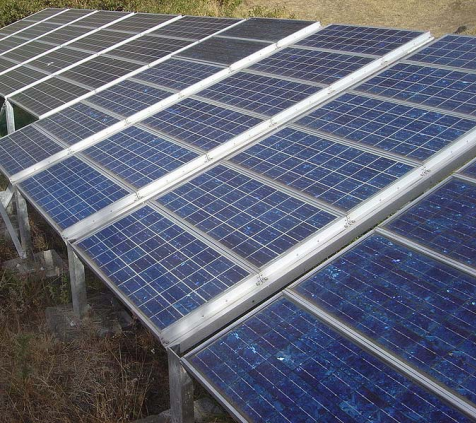

3- الخلايا الكهروضوئية التي تحول أشعة الشمس مباشرة إلى كهرباء.
4 – يوجد عدة طرق أخرى لتوليد لا يسع المجال لذكرها ومن أشهرها توليد الكهرباء آيميائياً وأفضل مثال لذلك البطاريات.
